什么是液體傳動、液壓傳動和液力傳動?

　　(1)，液體傳動  以液體為工作介質傳遞能量和進行控制的傳動方式稱為液體傳動


(2)，液壓傳動  利用液體壓力能傳遞動力和運動的傳動方式稱為液壓傳動


　　(3)，液力傳動  主要利用液體動能的傳動方式稱為液力傳動

　　什么是液壓傳動原理圖？什么是元件、回路和系統？

　　(1) 液壓傳動原理圖  由代表各種液壓元件、輔件及連接形式的圖形符號組成，用以表示一個液壓系統工作原理的簡圖，稱為液壓傳動原理圖。圖形符號有兩種表達方式：一種用結構示意圖，這樣的圖形比較直觀，元件的結構特點清楚明了．但圖形太繁鎖，繪圖麻煩；另一種是圖形符號圖，即把各類液壓元件用其圖形符號表示。


(2) 元件  由數個不同零件組成的，用以完成特定功能的組件，稱為元件，如液壓缸、液壓馬達、液壓泵、閥、油箱、過濾器、蓄能器、冷卻器和管街頭等；這些元件有的是通用的、標準化的。


(3) 回路  液壓回路是完成某種特定功能、由元件構成的典型環節。


(4) 系統  液壓系統是由回路組成的、用以控制和驅動液壓機械完成所需工作的整個傳動系統。

　　舉例說明液壓傳動的工作原理和液壓系統由哪些部分組成?

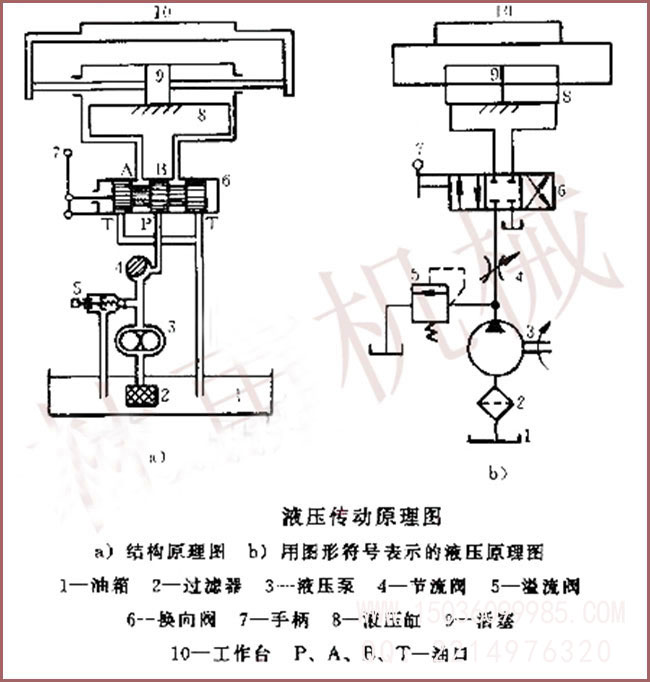

　　液壓傳動的工作原理  如圖所示的磨床工作臺液壓傳動原理圖，液壓泵3由電動機帶動，從油箱1中吸油，然后將具有壓力能的油液輸送到管路，油液通過節流閥4和管路流 至換向閥6，換向閥6的閥芯有不同的工作位置(圖中有三個工作位置)，因此通路情況不同，當閥芯處于中間位置時，閥口P．A、B．T互不相通．通向液壓缸的油路被堵死，液壓缸不通壓力油，所以工作臺停止不動；若將閥芯向右推（右端工作位置），這時閥口P和A，B和T相通，壓力油經P口流人換向閥6，經A口流入液壓缸8的左腔，活塞9在液壓缸左腔壓力油的推動下帶動工作臺10向右移動；液壓缸右腔的油液通過換向閥6的b口流入到換向閥6，又經回油口T流回油箱1；若將換向閥6的閥芯向左推(左端工作位置)，活塞帶動工作臺向左移動；因此換向閥6的工作位置不同的，就能不斷改變壓力油的通路，使液 壓缸不斷換向，以實現工作臺所需要的往復運動。





　　根據加工要求的不同，工作臺的移動速度可通過節流閥4來調節，利用改變節流閥開口的大小來調節通過節流閥的流量，以控制工作臺的運動速度。

　　工作臺運動時，由于工作情況不同，要克服的阻力也不同，不同的阻力都是由液壓泵輸出油液的壓力能來克服的，系統的壓力可通過溢流閥5調節。當系統中的油壓升高到梢高于溢流閥的調定壓力時，溢流閥上的鋼球被頂開，油液經溢流閥排回油箱。這時油壓不再升高，維持定值。


為保持油液的浦潔，設置有過濾器，將油液中的污物雜質去掉，使系統工作正常。


總之，液壓傳動的工作原理是利用液體的壓力能來傳遞動力的；利用執行元件將液體的壓力能轉換為機械能，驅動工作部件運動。液正系統工作，必須對油液壓力、流量、方向進行控制與調節，以滿足工作部件在力、速度和方向上的要求。
